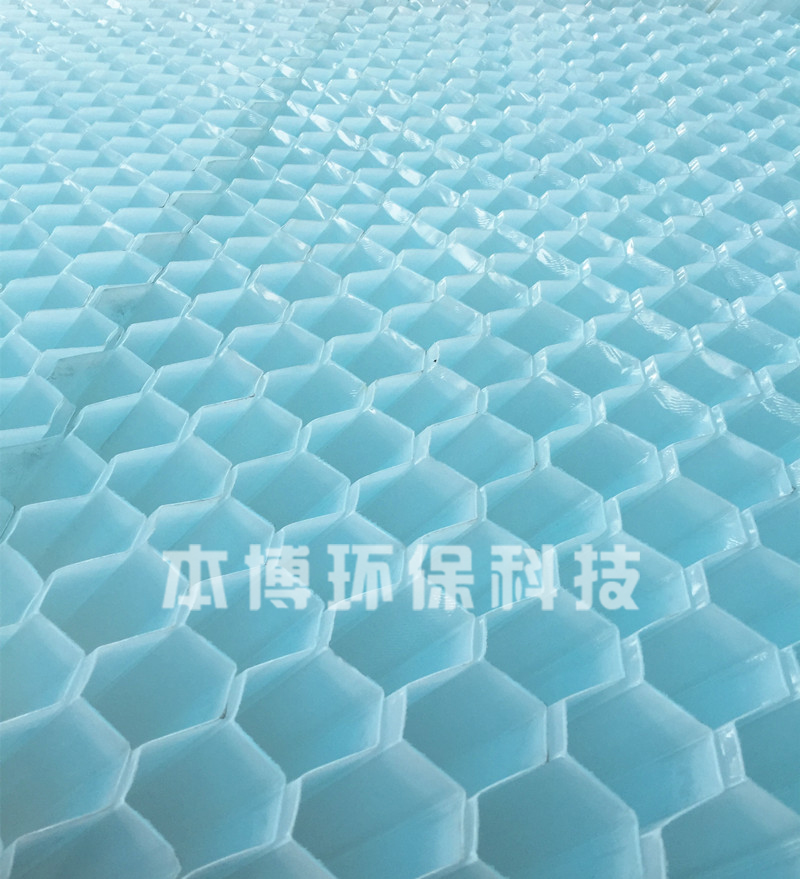

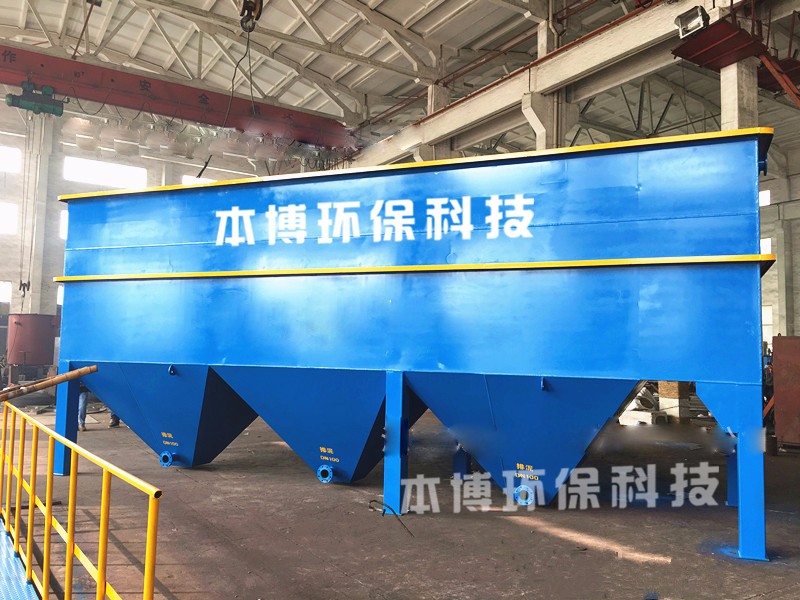

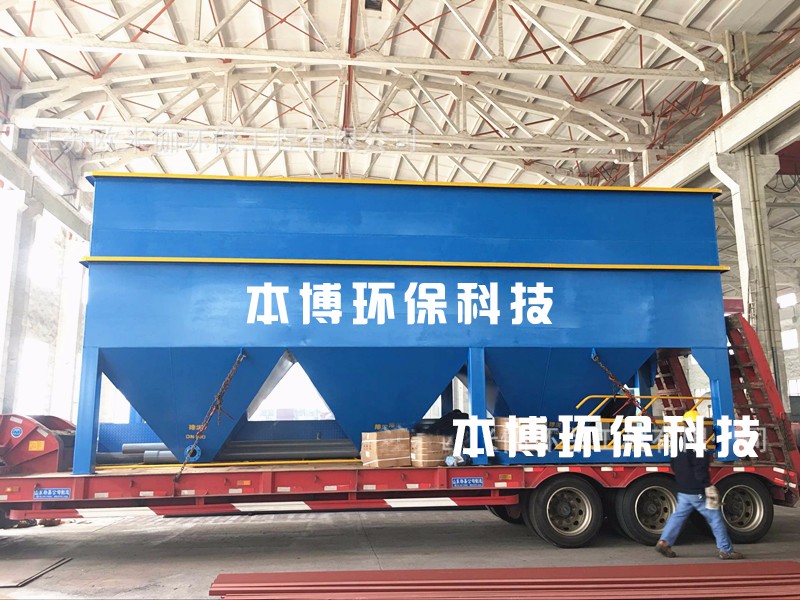

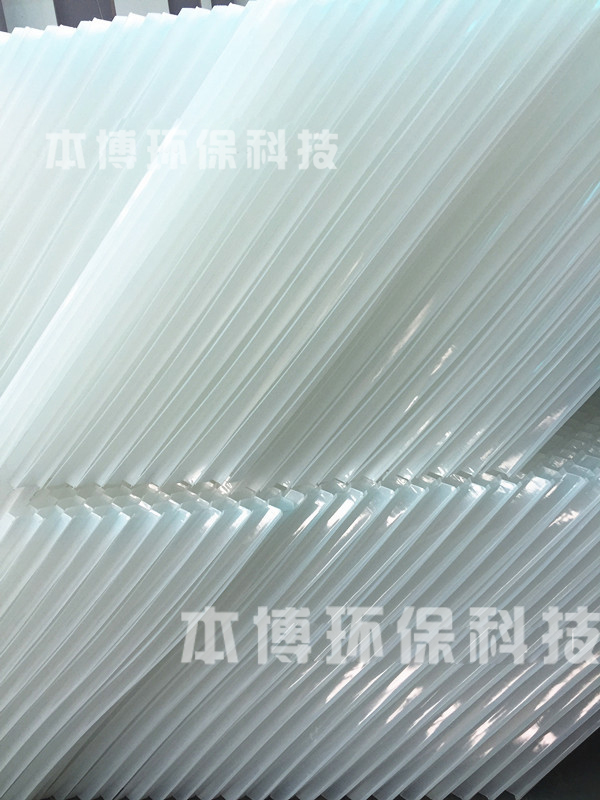

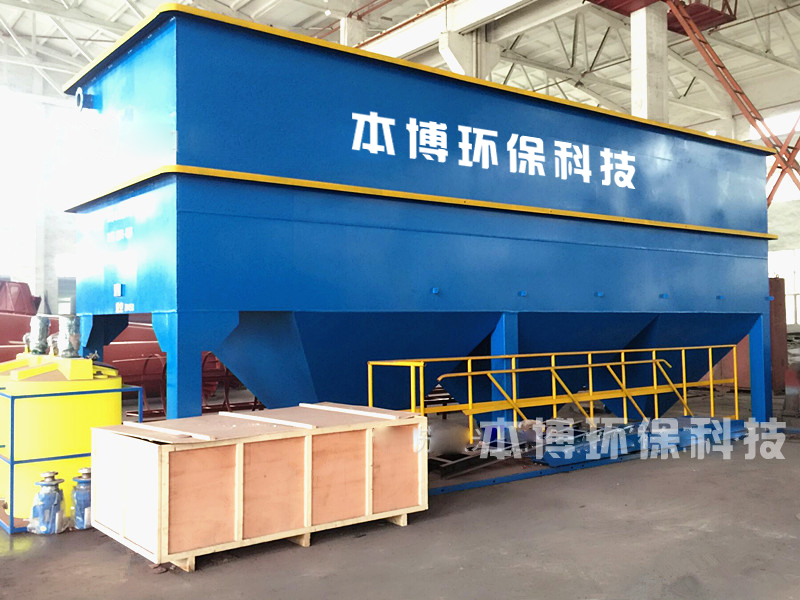

    高效斜板(管)沉淀池
    • 所属分类:污水处理-预处理设备
    • 关键词:高效斜板(管)沉淀池
    • 价格:0.00
    • 发布日期:2018-04-02
    • 信息介绍

    根据其相互运动方向分为逆(异)向流、同向流和侧向流三种不同分离方式。每两块平行斜板间(或平行管内)相当于一个很浅的沉淀池。

    其优点是:
    ①利用了层流原理,提高了沉淀池的处理能力;
    ②缩短了颗粒沉降距离,从而缩短了沉淀时间;
    ③增加了沉淀池的沉淀面积,从而提高了处理效率。
    这种类型沉淀池的过流率可达36m3/(m2.h),比一般沉淀池的处理能力高出7-10倍,是一种新型高效沉淀设备。并已定型用于生产实践。
    优点:去除率高,停留时间短,占地面积小。浅池理论原理

    设斜管沉淀池池长为L,池中水平流速为V,颗粒沉速为u0,在理想状态下,L/H=V/ u0。可见L与V值不变时,池深H越浅,可被去除的悬浮物颗粒越小。若用水平隔板,将H分成3层,每层层深为H/3,在u0与v不变的条件下,只需L/3,就可以将u0的颗粒去除。也即总容积可减少到原来的1/3。如果池长不变,由于池深为H/3,则水平流速可增加到3v,仍能将沉速为u0的颗粒除去,也即处理能力提高3倍。同时将沉淀池分成n层就可以把处理能力提高n倍。这就是20世纪初,哈真(Hazen)提出的浅池理论。

    设计参数

    (1)斜板(管)之间间距一般不小于50mm,斜板(管)长一般在1.0-1.2m左右;
    (2) 斜板的上层应有0.5-1.0m的水深,底部缓冲层高度为1.0m。斜板(管)下为废水分布区,一般高度不小于0.5m,布水区下部为污泥区;
    (3) 池出水一般采用多排孔管集水,孔眼应在水面以下2cm处,防止漂浮物被带走;
    (4) 废水在斜管内流速视不同废水而定,如处理生活污水,流速为0.5-0.7mm/s。
    (5)斜板(管)与水平面呈60°角,斜板净距(或斜管孔径)一般为80~100mm。
    异向流斜板(管)沉淀池的设计计算式可由如下分析求的。
    假定有一个异向流沉淀单元,倾斜角为a,长度为l,断面高度为d,宽度为w,单元内平均水流速度v,所去除颗粒的沉速为u0,如下图所示。
